آنچه که میتوان در مورد روغن ترانسفورماتورها و تصفیه آن دانست.
اهمیت سیرکولاسیون (Circulation) روغن در ترانسفورماتور در ترانسفورماتورها، گردش مناسب روغن فقط برای خنککاری نیست؛ بلکه بخشی از مدیریت حرارتی، حفظ استقامت عایقی و کنترل پیرشدگی عایق سلولزی محسوب میشود. در صورت کاهش یا اختلال در گردش روغن، نقاط داغ (Hot‑Spot) در سیمپیچ ایجاد شده و سرعت تخریب عایق بهطور قابلتوجهی افزایش مییابد.
دیدگاه استانداردهای بینالمللی در استانداردهای اصلی طراحی و بهرهبرداری ترانس، اهمیت گردش روغن بهطور مستقیم مطرح شده است: IEC 60076: در بخشهای مربوط به طراحی حرارتی و سیستمهای خنککننده، گردش مؤثر روغن برای کنترل دمای سیمپیچ و محدود کردن Hot‑Spot الزامی دانسته شده است.
IEEE C57 Series: در راهنمای بارگذاری و مدیریت حرارتی ترانسها تأکید میشود که توزیع مناسب جریان روغن در کانالهای سیمپیچ برای جلوگیری از تمرکز حرارت ضروری است.
IEC 60422: در نگهداری روغن ترانس، تصفیه و سیرکوله روغن بهعنوان روشی مؤثر برای کاهش رطوبت، گازهای محلول و ذرات معلق توصیه شده است. CIGRE Technical Brochures: گزارشهای فنی این نهاد بینالمللی نشان میدهد که گردش و فیلتراسیون دورهای روغن نقش مهمی در افزایش طول عمر سیستم عایقی کاغذ–روغن دارد.
مزایای فنی سیرکوله روغن.
مزایای فنی سیرکوله روغن یکنواختسازی توزیع دما در هسته و سیمپیچ کاهش Hot‑Spot و افزایش ظرفیت بارگذاری حذف رطوبت، ذرات و گازهای محلول در فرآیند تصفیه بهبود استقامت دیالکتریک و پایداری شیمیایی روغن افزایش عمر عایق کاغذی و کاهش نرخ پیرشدگی ترانس نظر سازندگان بینالمللی ترانسفورماتور کارشناسان شرکتهای بزرگ ترانسسازی مانند Hitachi Energy، Siemens Energy، GE Grid و ABB در دستورالعملهای بهرهبرداری خود تأکید میکنند که مدیریت صحیح جریان روغن در طراحی کانالهای خنککننده و همچنین سیرکولاسیون و فیلتراسیون دورهای روغن در زمان بهرهبرداری یکی از مؤثرترین روشها برای افزایش قابلیت اطمینان و عمر ترانسفورماتور است.
بهطور خاص در ترانسهای قدرت بزرگ، سیستمهای خنککاری OF (Oil Forced) یا OD (Oil Directed) دقیقاً بر همین اصل بنا شدهاند: گردش کنترلشده روغن برای انتقال مؤثر حرارت از سیمپیچها به رادیاتورها. جمعبندی سیرکوله مناسب روغن یکی از عوامل کلیدی در سلامت ترانسفورماتور است. بر اساس استانداردهای جهانی و تجربیات سازندگان بزرگ، گردش مؤثر و تصفیه دورهای روغن میتواند بهطور مستقیم موجب کاهش دمای نقاط بحرانی، حفظ کیفیت عایق و افزایش عمر عملیاتی ترانس شود.
اهمیت روغن در ترانسفور ماتور.
در ترانسفورماتورها، روغن عایقی فقط یک مایع خنککننده نیست؛ بلکه نقشهای مهمی مثل عایق الکتریکی، انتقال حرارت، حفاظت از سیمپیچ و افزایش عمر تجهیزات را بر عهده دارد. به همین دلیل انتخاب روغن مناسب، مستقیماً روی پایداری، راندمان و طول عمر ترانس اثر میگذارد.
کلاسهای عایقی روغن ترانسفورماتور روغنهای ترانس معمولاً بر اساس استانداردهای ASTM / IEC و ویژگیهای فیزیکی و الکتریکی دستهبندی میشوند. مهمترین شاخصها عبارتاند از: ولتاژ شکست دیالکتریکهرچه بالاتر باشد، کیفیت عایقی بهتر است. میزان آب (Water Content)رطوبت زیاد باعث افت شدید خواص عایقی میشود. عدد اسیدی (Acid Number)عدد بالاتر یعنی پیرشدگی و اکسیداسیون بیشتر. تنش بینسطحی (Interfacial Tension)نشاندهندهی خلوص و سلامت روغن است. نقطه ریزش و نقطه اشتعالبرای عملکرد در شرایط محیطی مختلف اهمیت دارد. گازهای محلول و پایداری اکسیداسیونیدر ارزیابی سلامت روغن نقش کلیدی دارند.
تفاوت روغن در برند های داخلی و برند های خارجی .
برندهای ایرانی روغن ترانسفورماتور در بازار ایران، چند برند شناختهشده در زمینه روغن ترانس وجود دارند که بسته به گرید، پالایش و نوع بستهبندی، کیفیت متفاوتی ارائه میدهند. بهصورت کلی، برندهای ایرانی معتبر در صورتی که مطابق استاندارد تولید شوند، برای بسیاری از کاربردهای صنعتی و توزیعی کاملاً قابل قبولاند. مزایای برندهای ایرانی: دسترسی سریعتر قیمت مناسبتر خدمات و تأمین آسانتر سازگاری با شرایط بازار داخلی نقاط قابل توجه: کیفیت در بین تولیدکنندگان مختلف یکسان نیست کنترل دقیق رطوبت و آلودگی اهمیت زیادی دارد در پروژههای حساس، باید حتماً برگه آزمون (Test Report) بررسی شود
برندهای خارجی روغن ترانسفورماتور برندهای خارجی معمولاً در پروژههای حساس، ترانسهای قدرت، یا تجهیزاتی که نیاز به پایداری و تستهای دقیقتر دارند، بیشتر مورد توجهاند. مزایای برندهای خارجی: سابقهی فنی و دیتاشیتهای دقیقتر ثبات کیفیت در تولید تطابق بالا با استانداردهای بینالمللی عملکرد خوب در شرایط کاری سخت محدودیتها: قیمت بالاتر وابستگی به واردات زمان تأمین طولانیتر ریسک اصالت کالا در بازار
مقایسه کیفی: ایرانی یا خارجی؟ اگر بخواهیم کیفی و فنی مقایسه کنیم، باید گفت: از نظر کیفیت روغن: برندهای خارجی معتبر معمولاً از نظر یکنواختی کیفیت، کنترل فرآیند، و مستندات فنی یک پله بالاتر هستند. برندهای ایرانی خوب و استاندارد در بسیاری از کاربردها میتوانند عملکرد قابل قبولی ارائه دهند، بهخصوص اگر تازهتولید، خشک و دارای آزمون معتبر باشند. از نظر اقتصادی: برندهای ایرانی معمولاً بهصرفهتر هستند. برندهای خارجی در پروژههای حساس، به دلیل اطمینان فنی بیشتر، توجیهپذیرند. نتیجهگیری عملی: برای مصارف عمومی و صنعتی معمولی: روغن ایرانی استاندارد میتواند گزینه مناسبی باشد. برای ترانسهای حساس، پروژههای بزرگ، یا محیطهای سخت: برند خارجی معتبر ترجیح داده میشود.
نکات مهم در انتخاب روغن ترانس قبل از خرید، این موارد را حتماً بررسی کنید: ولتاژ شکست درصد رطوبت عدد اسیدی رنگ و شفافیت گزارش آزمون آزمایشگاهی تطابق با IEC 60296 یا ASTM D3487 جمعبندی روغن ترانسفورماتور یکی از مهمترین اجزای نگهداری و بهرهبرداری از ترانس است. برند خوب فقط به ایرانی یا خارجی بودن محدود نمیشود؛ بلکه باید به کیفیت واقعی، آزمونهای استاندارد، و شرایط نگهداریتوجه کرد.
نقطهای دما در ترانسفور ماتور ها.
Hot‑Spot در ترانسفورماتور در هر ترانسفورماتور نقطهای وجود دارد که بیشترین دما در آن ایجاد میشود. به این نقطه Hot‑Spot گفته میشود و معمولاً در بخشهایی از سیمپیچ که تراکم شار و جریان بالا و خنککاری ضعیفتر است شکل میگیرد. اهمیت Hot‑Spot به این دلیل است که عمر عایق سلولزی مستقیماً تابع دماست.
طبق مدلهای حرارتی استانداردهای IEC 60076 و IEEE C57، افزایش دمای نقطه داغ میتواند بهصورت نمایی سرعت پیرشدگی عایق را افزایش دهد. به طور تجربی: افزایش حدود ۶ تا ۸ درجه سانتیگراد در دمای Hot‑Spot میتواند عمر عایق را تقریباً به نصف کاهش دهد عوامل اصلی ایجاد Hot‑Spot: بارگذاری بیش از حد ترانس اختلال در گردش روغن آلودگی یا کاهش کیفیت روغن انسداد کانالهای خنککاری در سیمپیچ روشهای کنترل و پایش Hot‑Spot: طراحی مناسب مسیر گردش روغن استفاده از سیستمهای خنککاری مؤثر پایش دمای سیمپیچ در ترانسهای مدرن انجام آزمونهای دورهای روغن و وضعیت عایق جمعبندی: کنترل دمای Hot‑Spot یکی از مهمترین عوامل در مدیریت عمر ترانسفورماتور است، زیرا افزایش دمای نقطه داغ مستقیماً باعث تسریع تخریب عایق و کاهش طول عمر تجهیز میشود

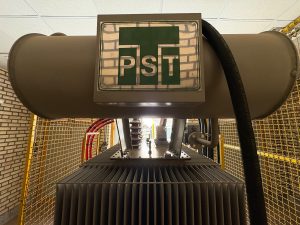

فیلتراسیون و دیگازینگ روغن ترانسفورماتور پیچ سیم توس
فیلتراسیون و دیگازینگ روغن ترانسفورماتور در طول بهرهبرداری، روغن ترانس بهتدریج دچار آلودگی با رطوبت، گازهای محلول و ذرات معلق میشود. این آلودگیها باعث کاهش استقامت دیالکتریک، افزایش احتمال تخلیه الکتریکی و تسریع پیرشدگی سیستم عایقی میشوند.
به همین دلیل در استانداردهای نگهداری ترانس، تصفیه و سیرکولاسیون روغن یک اقدام ضروری محسوب میشود. فرآیند تصفیه روغن معمولاً شامل دو مرحله اصلی است: فیلتراسیون (Filtration) در این مرحله ذرات جامد، آلودگیهای معلق و محصولات اکسیداسیون از روغن جدا میشوند. وجود این ذرات میتواند باعث افزایش میدانهای موضعی و کاهش استقامت عایقی روغن شود. دیگازینگ و خشکسازی (Degassing & Dehydration) با استفاده از سیستم خلأ، گازهای محلول و رطوبت از روغن خارج میشوند.
کاهش رطوبت یکی از مهمترین عوامل در بازیابی قدرت عایقی روغن و افزایش عمر عایق کاغذی است. طبق توصیه استانداردهایی که در پیچش سیم توس ارائه میشود مانند IEC 60422 و راهنماهای فنی IEEE C57، تصفیه دورهای روغن میتواند باعث: افزایش ولتاژ شکست (BDV) کاهش رطوبت و گازهای محلول بهبود پایداری شیمیایی روغن افزایش عمر عایق کاغذ–روغن در ترانسفورماتورهای قدرت، انجام فیلتراسیون و دیگازینگ در مدار سیرکولاسیون نهتنها کیفیت روغن را بازیابی میکند، بلکه به حفظ عملکرد حرارتی و عایقی کل ترانس کمک میکند. نتیجه عملی: در بسیاری از موارد، تصفیه اصولی روغن میتواند بدون نیاز به تعویض کامل روغن، بخش قابلتوجهی از خواص عایقی و عملکردی آن را بازیابی کند.
مراحل اجرایی تصفیه روغن

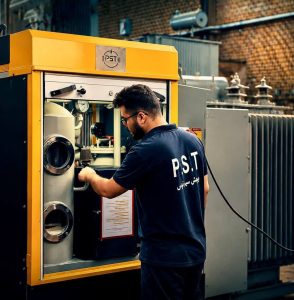

1-شروع فرآیند – خروج روغن آلوده از ترانس در ابتدای عملیات سرویس، روغن ترانسفورماتور که ممکن است حاوی رطوبت، ذرات معلق و محصولات اکسیداسیون باشد از مخزن ترانس به سمت دستگاه سیرکولاسیون هدایت میشود. این مرحله آغاز فرآیند Hot Oil Circulation برای بازیابی کیفیت روغن و بهبود شرایط عایقی ترانسفورماتور است.
2-پیشگرمایش روغن – Heating Process روغن در دستگاه ابتدا وارد بخش Heating میشود. افزایش کنترلشده دما باعث کاهش ویسکوزیته روغن شده و شرایط را برای جداسازی مؤثر رطوبت و آلودگیها در مراحل بعدی فراهم میکند.
3-رطوبتزدایی و فیلتراسیون در این مرحله روغن از محفظه خلأ (Vacuum Dehydration) عبور میکند. در فشار پایین، آب محلول و رطوبت از روغن جدا شده و همزمان روغن از فیلترهای دقیق (Fine Filtration) عبور میکند تا ذرات معلق نیز حذف شوند.
4-بازگشت روغن تصفیهشده به ترانس پس از تکمیل فرآیند تصفیه، روغن با کیفیت دیالکتریک بالاتر و رطوبت کمتر مجدداً به ترانسفورماتور بازگردانده میشود. این فرآیند موجب افزایش Breakdown Voltage (BDV) و بهبود شرایط عایقی مجموعه اکتیو پارت میگردد.
چه تاثیراتی که رطوبت در روغن ترانسفورماتورها دارد.
تأثیر رطوبت در سیستم عایقی کاغذ–روغن در ترانسفورماتورها، رطوبت یکی از مخربترین عوامل برای سیستم عایقی محسوب میشود. حتی مقادیر بسیار کم آب میتواند باعث کاهش شدید استقامت دیالکتریک روغن و تسریع پیرشدگی عایق سلولزی شود. در ساختار عایقی ترانس، بخش عمده رطوبت در کاغذ عایقی سیمپیچها جذب میشود.
طبق مطالعات CIGRE و استانداردهای IEC 60422 و IEEE C57، بیش از ۹۰٪ رطوبت کل سیستم عایقی در کاغذ قرار دارد و تنها بخش کوچکی در روغن حل میشود. افزایش رطوبت میتواند پیامدهای زیر را ایجاد کند: کاهش ولتاژ شکست روغن افزایش احتمال تخلیه جزئی (Partial Discharge) تسریع تخریب عایق سلولزی کاهش عمر مفید ترانسفورماتور از نظر بهرهبرداری، مقدار رطوبت در روغن معمولاً با واحد ppm اندازهگیری میشود. در بسیاری از ترانسهای قدرت، مقادیر بالاتر از حدود ۲۰ تا ۳۰ ppm میتواند نشانه نیاز به خشکسازی یا تصفیه روغن باشد (بسته به دما و شرایط بهرهبرداری).
روشهای کنترل رطوبت به پیشنهاد پیچش سیم توس
روشهای کنترل رطوبت به پیشهاد پیچش سیم توس در ترانس شامل: خشکسازی و دیگازینگ روغن استفاده از سیستمهای Breather با سیلیکاژل جلوگیری از نفوذ هوا و رطوبت به تانک پایش دورهای رطوبت روغن جمعبندی:
کنترل رطوبت یکی از مهمترین اقدامات در نگهداری ترانسفورماتور است، زیرا افزایش رطوبت مستقیماً باعث کاهش استقامت عایقی و تسریع پیرشدگی سیستم کاغذ–روغن میشود.
کیلیک کنید و وارد کانال ما شوید
هدف از آزمونهای اصلی روغن ترانسفورماتور
آزمونهای اصلی روغن ترانسفورماتور پایش وضعیت روغن یکی از مهمترین روشها برای ارزیابی سلامت ترانسفورماتور است. با انجام چند آزمون کلیدی میتوان وضعیت عایقی، میزان آلودگی و روند پیرشدگی روغن را بررسی کرد. مهمترین آزمونهای روغن ترانس: BDV (Breakdown Voltage) اندازهگیری استقامت دیالکتریک روغن. کاهش BDV معمولاً نشاندهنده وجود رطوبت یا آلودگی در روغن است. Moisture Content میزان رطوبت محلول در روغن که معمولاً بر حسب ppm اندازهگیری میشود.
افزایش رطوبت باعث کاهش قدرت عایقی و تسریع تخریب عایق کاغذی میشود. Acid Number (Neutralization Number) نشاندهنده میزان اکسیداسیون و پیرشدگی روغن است. افزایش عدد اسیدی میتواند منجر به تشکیل لجن و کاهش عملکرد خنککاری شود. IFT (Interfacial Tension) شاخصی برای تشخیص آلودگی و محصولات تجزیه روغن. کاهش این مقدار معمولاً نشانه شروع تخریب شیمیایی روغن است.
DGA (Dissolved Gas Analysis) آنالیز گازهای محلول برای تشخیص خطاهای داخلی ترانس مانند تخلیه جزئی، داغی موضعی یا قوس الکتریکی. جمعبندی: ترکیب این آزمونها یک تصویر دقیق از وضعیت روغن و شرایط داخلی ترانس ارائه میدهد و میتواند از بروز بسیاری از خرابیهای پرهزینه جلوگیری کند.
دلیل آنالیز گازهای محلول.
آنالیز گازهای محلول (DGA) آنالیز گازهای محلول در روغن ترانسفورماتور یکی از دقیقترین روشها برای پایش وضعیت داخلی تجهیز است. با بررسی گازهای تولیدشده در اثر داغی، تخلیه جزئی و قوس الکتریکی میتوان بسیاری از خطاهای پنهان را قبل از خرابی جدی شناسایی کرد. گازهای مهم در DGA شامل: H₂: نشانه تخلیه جزئی و خطاهای الکتریکی کمانرژی CH₄، C₂H₆، C₂H₄: مرتبط با داغی و تنش حرارتی C₂H₂: شاخص مهم قوس الکتریکی CO و CO₂:
مرتبط با تخریب عایق سلولزی اهمیت DGA در این است که بدون نیاز به باز کردن ترانس، میتوان روند خرابی داخلی را تشخیص داد و برای تعمیر، تصفیه یا خروج اضطراری برنامهریزی کرد. جمعبندی: DGA یکی از اصلیترین ابزارهای پیشبینی خرابی در ترانسفورماتور است و در کنار تستهای روغن، نقش کلیدی در نگهداری پیشگیرانه دارد.

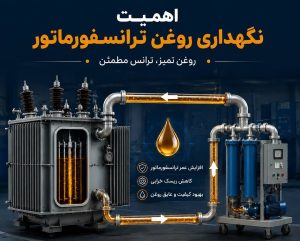

اهمیت تصفیه روغن.
تصفیه روغن؛ تعویض نه، نگهداری در بسیاری از ترانسفورماتورها، افت کیفیت روغن به معنی پایان عمر آن نیست. در اغلب موارد، فیلتراسیون، دیگازینگ و آبگیری میتواند روغن را به سطح قابلقبول کاری برگرداند. چرا تصفیه مهم است؟ حذف رطوبت کاهش گازهای محلول حذف ذرات معلق و آلودگی بهبود استقامت دیالکتریک روغن نتیجه عملی اگر روغن بهموقع پایش و تصفیه شود:
عمر عایق افزایش مییابد ریسک تخلیه و خطا کاهش مییابد نیاز به تعویض کامل روغن کمتر میشود جمعبندی در نگهداری ترانس، همیشه «تعویض روغن» راهحل اول نیست؛ اغلب، تصفیه دورهای انتخاب فنیتر و اقتصادیتری است. افزایش رطوبت و ذرات معلق در روغن ترانسفورماتور در حین بهرهبرداری منجر به کاهش ولتاژ شکست آن میشود.
مطابق استاندارد IEC 60422:2024 حداقل مقدار مجاز ولتاژ شکست روغن:
ترانسفورماتورهای توزیع: 30 kV
ترانسفورماتورهای فوقتوزیع: 40 kV
ترانسفورماتورهای انتقال و نیروگاهی: 50 kV

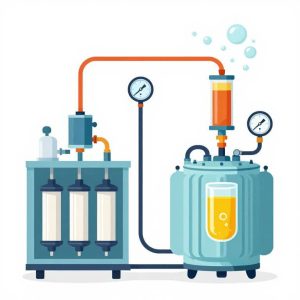

دستگاه سیرکوله با عبور دادن روغن از هیتر، اتاقک خلأ و فیلترها میتواند آب و ذرات معلق را جدا کرده و استقامت عایقی روغنرا به مقدار قابل قبول بازگرداند.
آنچه که باید درمورد سیرکوله دانست.
«پروتکل صفر؛ چرا روغن پلمپ هم نیاز به سیرکوله دارد؟» در مهندسی فشار قوی، «اطمینان» یک متغیر نیست، یک استاندارد اجباری است. در مجموعه پیچش سیم توس (PST)، هیچ بشکه روغنی —حتی اگر پلمپ کمپانی باشد— بدون عبور از فیلتراسیون میکرونی و دستگاه سیرکوله، اجازه تزریق به اکتیو پارت ترانسفورماتور را ندارد. دلیل فنی از نگاه استانداردهای IEC 60296 و IEC 60422-۱. حذف رطوبت میکرو (Micro-Moisture): نوسانات دمایی در انبارداری (Condensation) میتواند باعث ایجاد ذرات معلق آب شود که استقامت عایقی را به شدت کاهش میدهد.
۲- کنترل سطح NAS: ذرات میکرونی ناشی از بدنه فلزی بشکهها میتوانند به عنوان پلهای رسانا عمل کرده و منجر به تخلیه جزئی (Partial Discharge) شوند.
۳- تثبیت گازهای محلول: اطمینان از خروج هوا و گازهای احتمالی پیش از اشباع شدن در مخزن اصلی. ما در پیچش سیم توس، عمر تجهیزات شما را با حذف ریسکهای کوچک، تضمین میکنیم.
